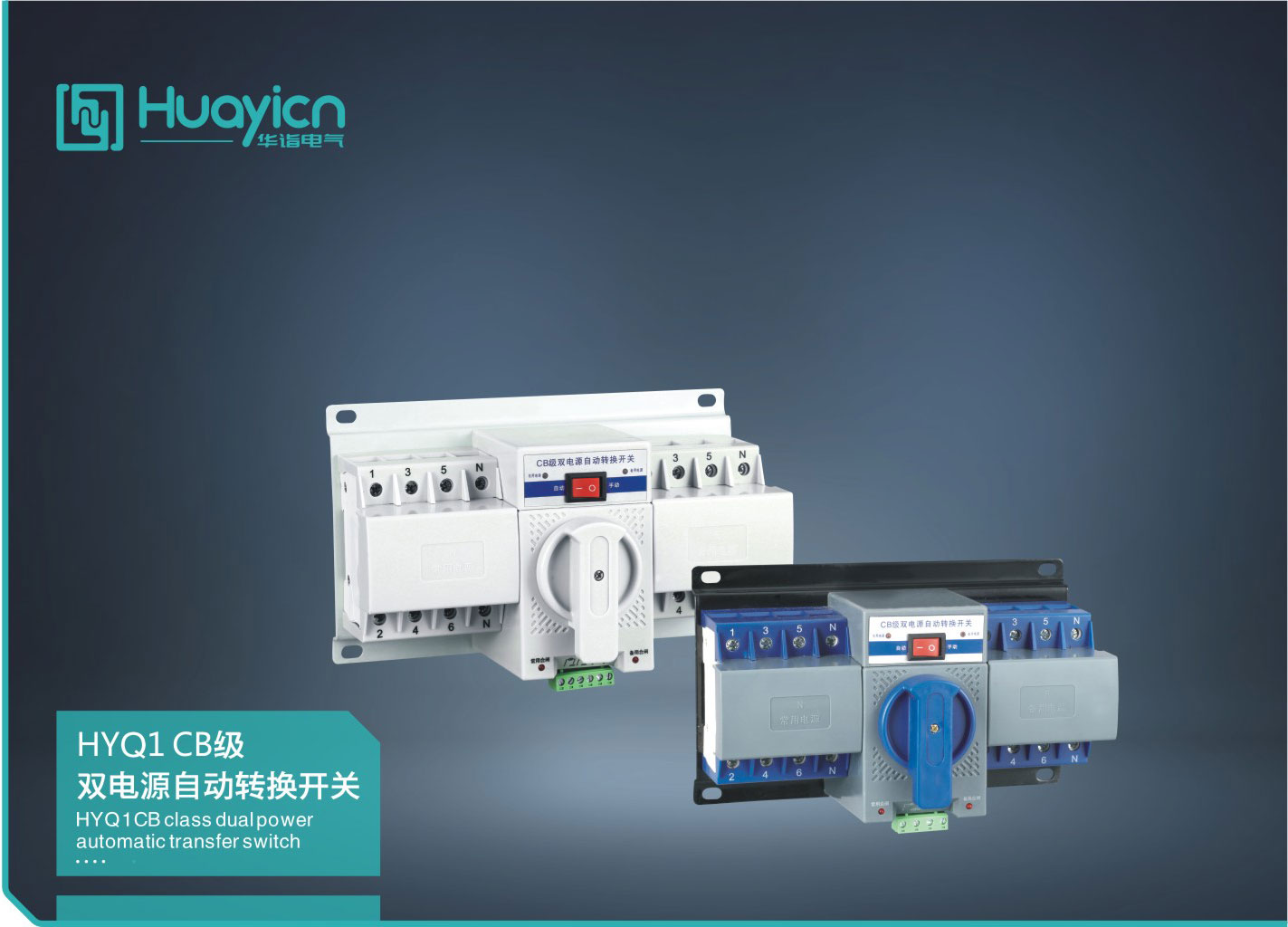

適用范圍
本產品符合GB/T14048.11標準。

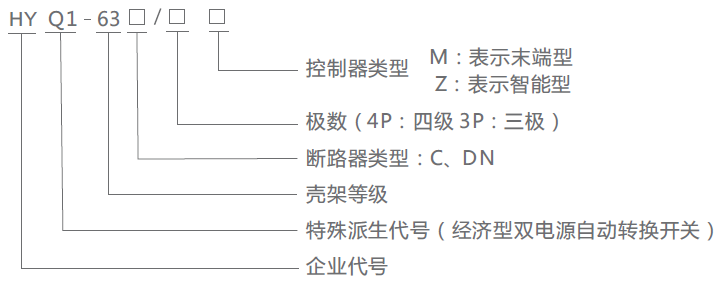

型號及含義
正常工作條件
◇ 安裝地點的海拔不超過2000m
◇ 周圍空氣溫度：周圍空氣溫度上限不超過+140℃：周圍空氣溫度24h的平均值不超過+35℃。周圍空氣溫度下限不低于-5℃
◇ 濕度：最高溫度為+40℃時，空氣的相對濕度不超過50％，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90％，對由于濕度變化
◇ 偶爾產生的凝露應采取特殊的措施。
◇ 安裝條件：安裝在無沖擊振動及無雨雪侵襲的地方；上接線端子接電源側，下接線端子接負載側；與垂直面的傾斜度不超過5°。
◇ 安裝類別：Ⅲ
◇ 安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
主要技術參數
◇ 雙電源自動轉換開關基本參數見表1
名稱 | 產品性能參數 | |
符合標準 | GB/T 14048.11 | |
ATS級別 | CB級 | |
使用類型 | AC-33iB | |
額定工作電壓 | AC220-400V | |
額定工作頻率 | 50Hz/60Hz | |
額定工作電流 | 6A,10A,16A,20A,25A,32A,40A,63A | |
開關控制電壓 | AC220V | |
額定絕緣電壓 | AC690V | |
轉換動作時間 | <3s(不可調節，出廠已調整好) | |
壽命 | 電氣壽命 | 1500次 |
機械壽命 | 6000次 | |
額定短路接通能力 | 7.5KA | |
額定短路分斷能力 | 5KA | |
開關外形及安裝尺寸

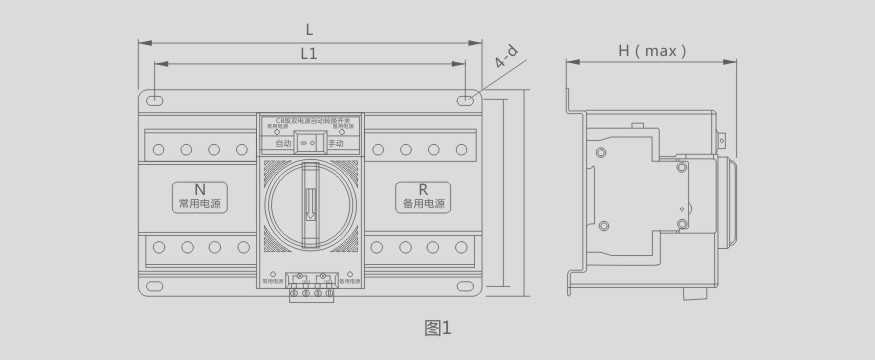

◇ 外形尺寸及安裝尺寸符合表3及圖1要求
表3
尺寸 | 外形尺寸 | 安裝尺寸 | ||||
型號規格 | L | W | H | L1 | W1 | Φd |
四級開關4 | 220 | 132 | 120 | 200 | 120 | 4 |
三級開關3 | 185 | 132 | 120 | 165 | 120 | 4 |
訂貨須知
?
◇ 雙電源自動轉換開關的名稱及型號
◇ 雙電源自動轉換開關的額定電流（A）
◇ 極數（四極，客戶未注明時產品為三相四線制）
◇ 雙電源自動轉換開關的控制器類型
◇ 數量
◇ 顧客對微型斷路器的要求DZ47型或C65
◇ 例如：訂購雙電源自動轉換開關，三極，額定電流6A,末端型，數量50臺?？蓪懗桑篐YQ1-63/3P6A 50臺。訂購雙電源自動轉換開關，四極，額定電流63A，智能型，微型斷路器需要C45D型要數量50臺。可寫為：HYQ1-63/4PZ 63A C45D 50臺。
??
