適用范圍

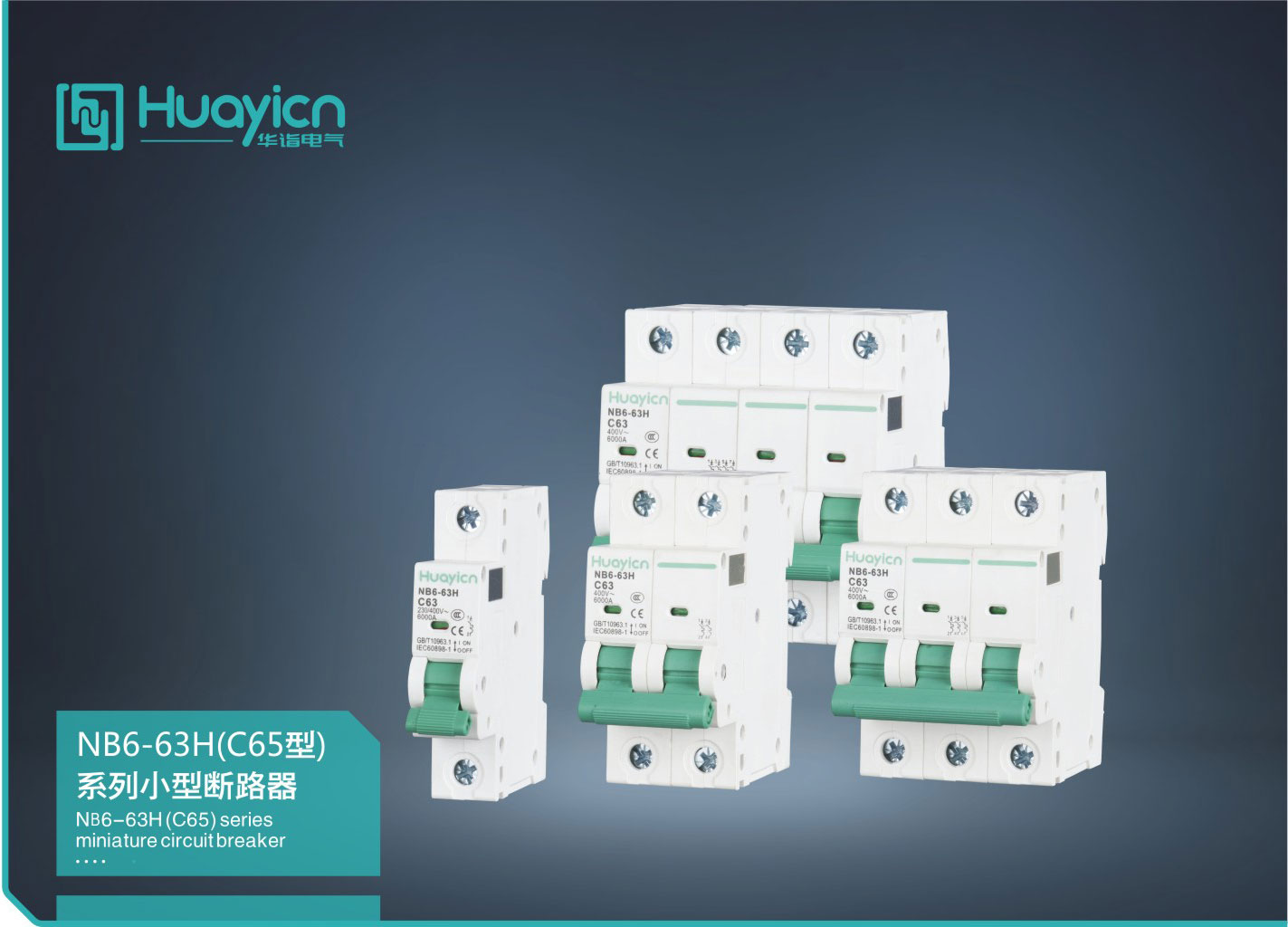

NB6-63H(C65型)系列小型斷路器具有外型美觀小巧、重量輕、性能優良可靠、分?jǐn)嗄芰Ω摺⒚摽垩杆?、?dǎo)軌安裝、殼體和部件采用高阻燃及耐沖擊材料，使用壽命長等特點。主要用于交流50Hz或60Hz，單極230V，二、三、四極400V線路的過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路
結構特征
本斷路器為嵌入式安裝，可在安裝軌上安裝。斷路器具有可見的觸頭閉合指示器，可用為線路的隔離之用。
正常工作條件
◆ 正常使用環境溫度范圍：-20℃-+55℃，用于-20℃-+55℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于52℃時。
◆ 空氣相對濕度：≤95%
◆ 安裝地點的海拔高度不超過2000m，高于2000m時需降容使用。
◆ 污染等級：2級
◆ 安裝類別：斷路器采用TH35-7.5標準導軌安裝，一般應垂直安裝，手柄向上為接通電流位置。安裝處應無顯著沖擊和振動。
主要技術參數
主要技術參數 | 極數(P) | 額定頻率(Hz) | 殼架等級額定電流(A) | 額定電流(A) | 額定短路分?jǐn)嗄芰?KA) |
| 1、2、3、4 | 100 | 240、415 | 10 | 50、60 | 6、10、16、20、25、32、40、50、63 |
過電流脫扣器特性
環境溫度 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
允許持續工作電流 | 1In | 0.95In0.9In | 0.85In0.8In0.75In0.72In | ||||
注：以各種環境溫度條件下，實現斷路器進出線端溫度達到110為基準。
殼架等級 | 額定電壓(Ue) | 額定電流(In)(A) 額定短 運行短 | 極數 |
| 壽命(次) | 瞬時脫扣器型式和電流范圍 | ||||
B、C、D型 | 路分端 路分?jǐn)?能力Icn 能力Ics | 機械壽命 | 電壽命 | B型 | C型 | D型 | ||||
63 | 230、400 | 1,2,3,4,6,10 16,10,16,20，25,32,40,50,63 | 10000A | 75000A | 1P | 100000 | 12000 | 3-5In | 5-10In | 10-20In |
1P+N | ||||||||||
2P | ||||||||||
3P | ||||||||||
3P+N | ||||||||||
4P | ||||||||||
脫扣特性類型及應用范圍
脫扣類型 | 脫扣特性 | 應用范圍 |
B | 用于需要較快速度脫扣且短路電流不是很大的小型斷路器 使用場合，允許通過的短時過載電流 3In，瞬時脫扣范圍(3-5)In | 保護短路電流較小的負載，變壓器二次線路的保護， 如：電源、長線纜 |
C | 適用于大部分的電氣回路，它允許負載通過較高的短時過 載電流而小型斷路器不動作，允許通過時的短時過載電流最大可達5In，瞬時脫扣范圍（5-10）In | 一般電氣回路的保護 |
D | 被推薦用于很高的短時過載電流 10In的開關設備，瞬時脫扣范圍（10-20）In 保護起動電流大的沖擊性負荷， 變壓器一次線路保護,如電動機/變壓器等 | 保護起動電流大的沖擊性負荷，變壓器一次線路保護，如：電動機、變壓器等 |

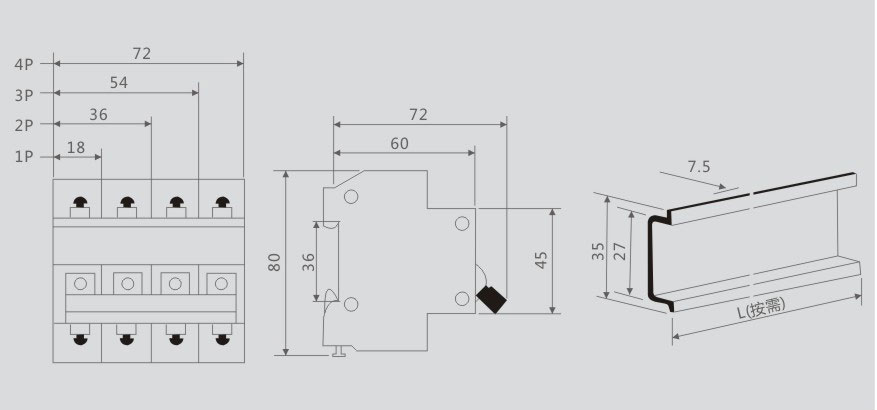

外形及安裝尺寸
