適用范圍

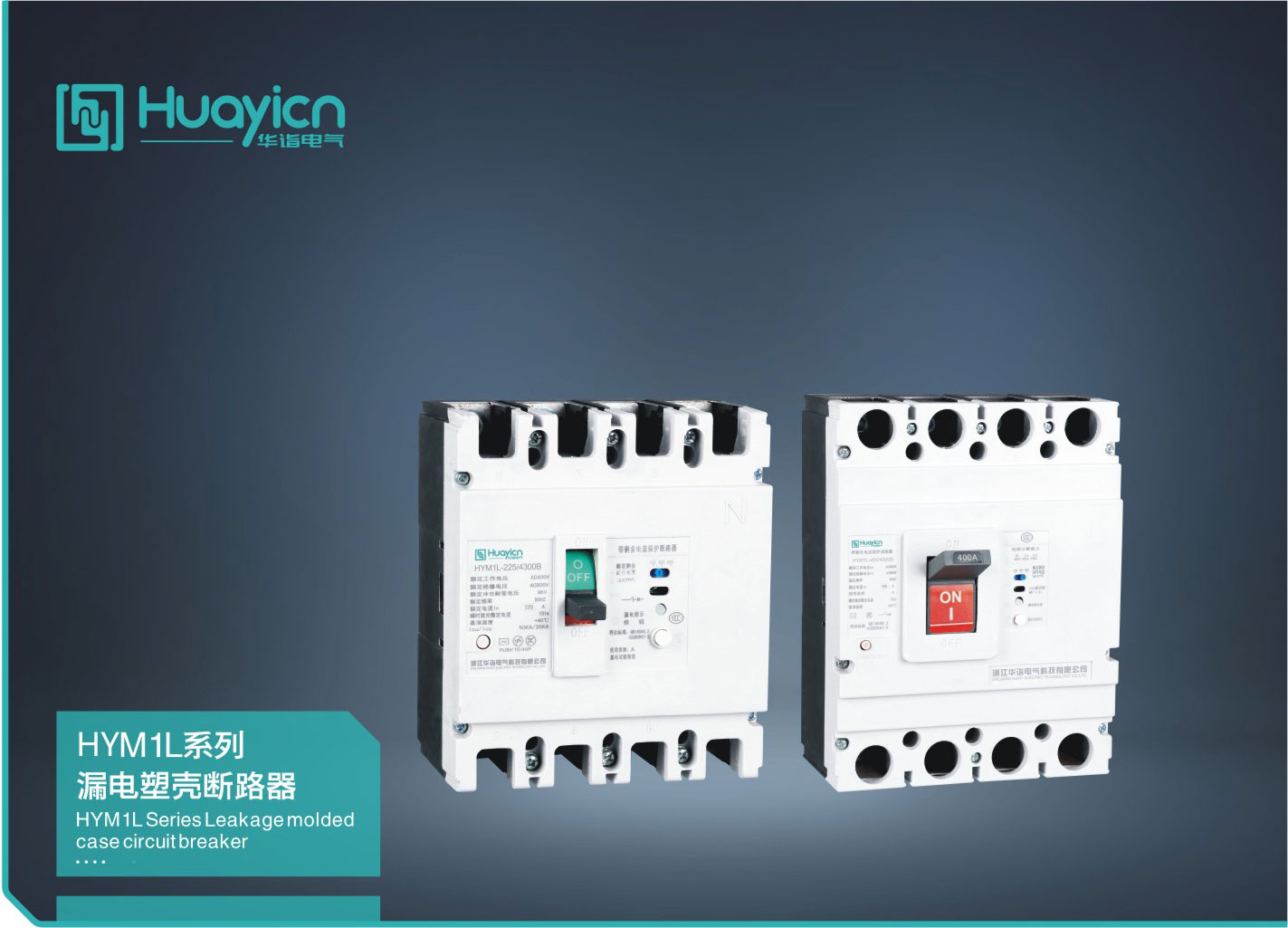

HYM1L系列帶剩余電流保護塑料外殼式斷路器(以下簡稱斷路器)，是本公司采用先進的設計軟件、制造技術，研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V，額定工作電流值800A的電路中作不頻繁轉換及電動機不頻繁啟動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時還可以對過電流保護部能檢測出的長期存在的接地故障可能引起火災危險提供保護。5斷路器按照其額定限短路分?jǐn)嗄芰?lcu)的高低，分為M型(較高分?jǐn)嘈?、H型(高分?jǐn)嘈?二類。該斷路器具有體積小、分?jǐn)喔?、飛弧短，抗振動等特點。
本斷路可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
本斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。
斷路器適用于隔離，符號表示為：
本斷路器產品執行下列標準。IEC60947-1及GB 14048.1-2006總則
IEC60947-2及GB 14048.2-2008低壓斷路器及附錄B帶剩余電流保護的斷路器
IEC60947-4-1及GB14048.4-2003低壓機電式接觸器和電動機起動器

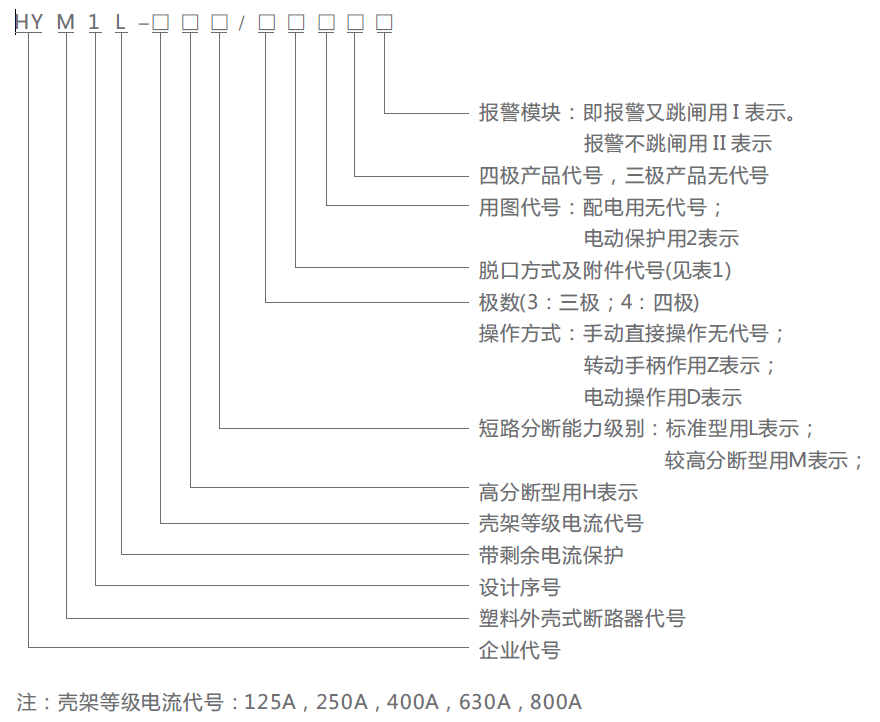

型號及含義
產品分類
◇ 按產品極數分為三極與四極。四極斷路器中中性極(N極)的型式分四種：
A型：N極不安裝過電流脫扣，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣，且N極與其這它三一起合分；(N極先合后分)
C型：N極安裝過電流脫扣，且N極與其它三極一起合分。(N極先合后分)
D型：N極安裝過電流脫扣，且N極始終接通，不與其它三極一起合分。
◇ 按用途分：A.配電用，B.電動機保護用。
◇ 按剩余電流分?jǐn)鄷r間分：A：非延時型，B：延時型
◇ 按連接方式分為板前接、板后接、插入式解接線三種。
◇ 接過電力脫扣器型式分為熱—電磁(復式)型、電磁(瞬時)型兩種。
◇ 操作方式分：A、手柄直接操作，B、旋轉式手柄操作(開關柜用，用Z表示)C、電動機操作(用D表示)
正常使用條件
注：在周圍空氣溫度高于+40℃或低于-5℃的條件下使用的斷路器應與制造廠協商。
◆ 安裝地點的海拔高度不超過2000m；
◆ 大氣的相對濕度在周圍最高溫度+40℃時不超過50%在較低的溫度下可以有較高的相對濕度(例如20℃時為90%)，并考慮到因溫度變化發生產品表面上的凝露。
主要參數及技術性能
型號 | HYM1L-125 | HYM1L-250 | HYM1L-400 | HYM1L-630、800 | |
殼架等級最大的額定電流A | 125 | 250 | 400 | 630、800 | |
額定電流InA | 16 20 25 32 40 50 63 80 100 125 | 225 250 315 350 400 | 400 500 630 700 800 | 100 125 160 180 200 225 250 | |
極數 | 3 4 | 3 4 | 3 4 | 3 4 | |
額定絕緣電壓Ui V |
|
|
| AC800 | |
額定工作電壓Ue V |
|
|
| AC400 | |
額定沖擊耐受電壓Uimp V | 8000 | 8000 | 800 | 8000 | |
飛弧距離mm | 50 | 50 | 100 | 100 | |
分?jǐn)嗄芰?/p> | lcm AC400V | 35 | 50 | 65 | 65 |
lcs AC400V | 22 | 35 | 40 | 42 | |
| 額定剩余短路接通(分?jǐn)?能力l△mKA | 8.75 | 12.5 | 15.75 | 16.25 | |
額定剩余動作電流l△n(mA) | 非延時型 | 30/100/500/100/300/500 | 30/100/500/100/300/500 | 100/300/500 | 300/500/1000 |
| 延時型 | 100/300/500 | 100/300/500 | 100/300/500 | 300/500/1000 | |
額定剩余動作電流l△n(mA) | 1/2l△n | 1/2l△n | 1/2l△n | 1/2l△n | |
操作性能次 | 通電 | 1500 | 1000 | 1000 | 1000 |
不通電 | 8500 | 7000 | 4000 | 4000 | |
總次數 | 10000 | 8000 | 5000 | 500 | |
剩作電流保護動作時間 | 2l△n | 2l△n | 5l△n | 10l△n | |
最大分?jǐn)鄷r間(S) | 非延時型 | 0.2 | 0.1 | 0.4 | 0.04 |
延時型 | 0.5/1.15/2.15 | 0.35/1/2 | 0.25/0.9/1.9 | 0.25/0.9/1.9 | |
